礦泉水瓶是如何生產(chǎn)出來的？

礦泉水吹瓶機(jī)工藝流程介紹：

一、預(yù)熱

　　瓶胚經(jīng)過紅外線高溫?zé)艄苷找瑢⑵颗鞯呐唧w加熱軟化，為了堅(jiān)持瓶口形狀，瓶胚口是不需要加熱的，因而需要一定的冷卻裝置對(duì)其進(jìn)行冷卻操作。

二、礦泉水瓶吹瓶機(jī)吹瓶成型

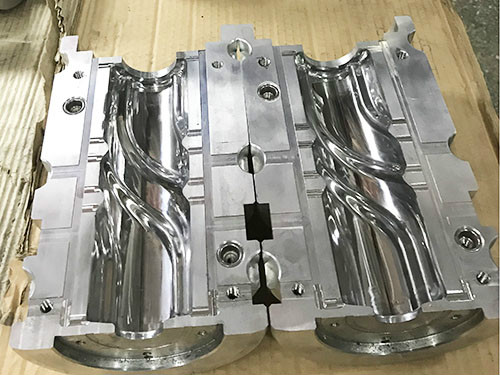

　　該期間是將已預(yù)熱好的瓶胚放置到現(xiàn)已做好的吹瓶模具中，對(duì)其內(nèi)進(jìn)行高壓充氣。把瓶胚吹拉成所需的瓶子。礦泉水瓶全自動(dòng)吹瓶機(jī)經(jīng)過機(jī)械手的操作將吹瓶的兩個(gè)操作合在一起完結(jié)，免去了中心人工將預(yù)熱好的瓶坯放入吹模的過程。大大加快了生產(chǎn)的速率。

　　吹瓶機(jī)吹塑過程是一個(gè)雙向拉伸的過程，在此過程中，PET鏈呈雙向延伸、取向和擺放，從而增加了瓶壁的機(jī)械性能，進(jìn)步了拉伸、抗張、抗沖強(qiáng)度，并有極好的氣密性。盡管拉伸有助于進(jìn)步強(qiáng)度，但也不能過分拉伸，要操控好拉伸吹脹比：徑向不要超越3.5～4.2，軸向不要超越2.8～3.1。瓶坯的壁厚不要超越4.5mm。吹瓶是在玻璃化溫度和結(jié)晶溫度之間進(jìn)行的，通常操控在90～120度之間。在此區(qū)間PET表現(xiàn)為高彈態(tài)，快速吹塑、冷卻定形后變成通明的瓶子。

　　吹塑過程中有：拉伸—一次吹—二次吹，三個(gè)動(dòng)作的時(shí)刻很短，但一定要配合好，特別是前兩步?jīng)Q定了瓶料的整體散布，產(chǎn)品質(zhì)量的好壞。因而要調(diào)理好：拉伸開始機(jī)遇、拉伸速度、預(yù)吹開始和結(jié)束機(jī)遇，預(yù)吹氣壓力，預(yù)吹氣流量等，最好能操控瓶坯整體的溫度散布，瓶坯內(nèi)外壁的溫度梯度。

　　以上就是礦泉水吹瓶機(jī)工藝流程介紹

本文出自東莞市旺成模具有限公司，轉(zhuǎn)載請(qǐng)注明出處！更多旺成吹瓶模具相關(guān)資訊請(qǐng)?jiān)L問：m.gxzmjc.cn

24小時(shí)熱線電話：13532628139
